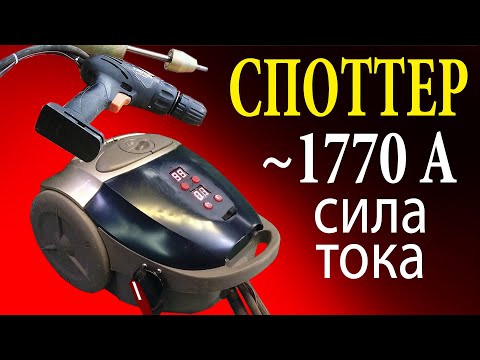

Получил измерительные клещи на 3000 А Максимальная сила тока 1770 Ампер.
🎥 Видео про измерения здесь -
На сегодня такого споттера в мире больше нет. Точечная сварка своими руками собрана достаточно быстро. За свою мобильность, компактность и возможности. Не каждый магазинный споттер может работать от 220 и 380 вольт. Мой споттер не уступает, а где-то даже превосходит заводские аналоги и классно делает кузовной ремонт.
☑ Модульная электроника для точечной сварки - покупал здесь-
💡СХЕМЫ и др. на моём сайте -
💰 Как я зарабатываю 350 уе за 40 мин в месяц -
💡 Telegram канал -
📌 Мой Яндекс Дзен -
💡 Мой канал SMART INCOME -
Это пятый мой ролик, на тему точечной сварки. Вначале я собрал бюджетный споттер для разовых работ - diy spotter , в другом видео была показана мощная контактная сварка. Есть ролик про сборку точечной сварки с полезными советами для чайников.
Вначале перемотал первичную обмотку трансформатора. Снял бондаж. Магнитопровод немного постучав разъединил не повредив. Сделал приспособления для перемотки. И размотал обе первичные обмотки. Конструкцию для намотки немного усовершенствовал. Катушки разнёс на ширину четырех метров. И зажал так чтобы они проворачивались с трудом. И виток за витком, слой за слоем, не спеша перемотал. Между слоями в качестве изоляции использовал рукав для запекания. Эта плёнка достаточно прочная и выдерживает температуру до 200 градусов. Дальше, намотал своими руками две шинки по всей площади. Получилось ровно 4ре витка. Затем поверх намотал еще две шинки. Разобрал – пылесос. Вырезал все что мешало… И после первой примерки уже знал что все поместится. Модульная электроника будет на лицевой панели. Но, панель имеет округлую форму - пришлось ее подровнять.
Разогрел не очень сильно пластик феном, и с помощью бруска центр панели сделал плоским. После чего просверлил и вырезал окна и отверстия для платы, затем наплавил паяльником крепления для плат. Зачистил орбитальной машинкой и покрасил. Далее подобрал небольшой трансформатор для питания модульной электроники. Подойдет любой трансформатор переменного тока на 9-12 вольт. Для ручного режима использовал кнопочный переключатель. Контактная сварка была с двухрежимным тумблером.
Монтаж проводки делал строго по схеме которую можете скачать на моём сайте. Такого споттера в мире больше нет. Он был запитан с помощью трехжильного провода. Жёлто-зелёный провод будет нулевым. На синий и коричневый будет подаваться 380В. То есть подключу две фазы.
Закончив с проводкой, начал кузовной ремнт. Провел тестовые испытания. После чего осадил термоусадку и уложил аккуратно проводку. Мне нравится, насколько компактно и аккуратно собрана точечная сварка своими руками.
За кадром я провел кучу испытаний и решил что мощный споттер из пылесоса имеет слабое место. Это реле. Оно работает и сейчас. Но. рано или поздно может сгореть. Поэтому на днях заменю его на контактор своими руками. Еще за кадром я пробовал упросить схему, заменив семисторный оптрон MOC3021 на MOC3062 он мощнее , но пришлось отказаться от затеи и впаять обратно родной оптрон. Потому что теристор не срабатывал. Если у вас есть мысли о том, как эту плату усовершенствовать - пишите в комментариях. Получился отличный diy spotter.
Я думаю вы знаете чем отличается хороший споттер от прочих? Хороший и мощный споттер из пылесоса при работе к примеру обратным молотком, не прожигает грунт с обратной стороны металла и не оставляет соплей с лицевой стороны. Этот diy spotterдействительно хорош. Может варить аккумуляторы 18650, а при необходимости сможет плавить шайбы. Для тестов взял автомобильную дверь и жесть от бочки. В качестве пистолета использовал старый шуруповерт. Переделка шуруповерта под пистолет есть в ролике про бюджетный споттер.
Тестов diy spotter я провел более чем достаточно. И могу сказать что такого споттера в мире больше нет. Эта точечная сварка своими руками сделана на совесть и это реально крутая самоделка.
Контактная сварка получилась лучше чем я ожидал. И это классная идея. Эта новая самоделка сделанная своими руками отлично варит и прогревает металл.
На этом всё дорогие друзья. Для вас старался автор канала 1000 DIY's and Advice - 1000 САМОДЕЛОК И СОВЕТОВ
