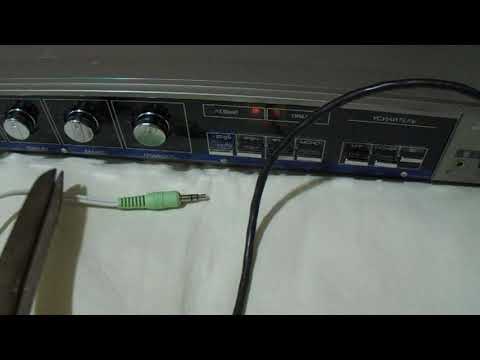

В работе советский усилитель ЗЧ Вега 10У-120-стерео. К линейному входу усилителя подключен самодельный, спаянный из двух различных звуковой стереокабель с вилками TRS джек 3,5мм и СГ5 на концах. Линейный вход усилителя работает в открытом режиме. По светодиодным индикаторам перегрузки усилителя хорошо видно, что поднесённые к кабелю металлические ножницы вызывают электромагнитные наводки. Притом на участок чёрного кабеля, который экранирован внутренней медной оплёткой, поднесённые металлические ножницы не действуют. А вот на на участок белого кабеля с TRS джеком 3,5мм на конце, который не экранирован, металлические ножницы вызывают сильные электромагнитные наводки. Что видно по вспыхивающим светодиодам на передней панели усилителя. На практике из подключенных в это время к усилителю акустических системах будет идти выраженный фон переменного тока.
